ATEN CE604 – Bộ mở rộng KVM DVI USB Dual View Cat 5

ATEN CE604 mở rộng KVM DVI USB hai màn hình tới 60 m qua hai cáp Cat 5e, hỗ trợ âm thanh, RS-232 và PC Wakeup.

Mở rộng KVM DVI USB Dual View tới 60 m bằng hai cáp Cat 5e.
Cáp thứ nhất truyền loa, bàn phím, chuột, DDC và một đường DVI.
Cáp thứ hai truyền RS-232, microphone và đường DVI thứ hai.
Hỗ trợ máy nguồn có hai đầu ra video cho Dual View.

Mã sản phẩmCE604

Thương hiệuATEN

Bảo hành24 tháng

Gửi yêu cầu qua email Điền biểu mẫu tư vấn

Cần hỗ trợ chọn thiết bị? Chọn khu vực qua nút Gọi tư vấn hoặc email sales@atenvn.com.

Tìm hiểu sản phẩm

Tổng quan

ATEN CE604 là bộ mở rộng KVM DVI USB Dual View, đưa hai màn hình của một máy tính tới console cách xa tối đa 60 m. Bộ CE604L và CE604R được thiết kế cho nhu cầu điều khiển, bố trí thiết bị và bảo vệ vị trí máy nguồn trong môi trường tài chính hoặc công nghiệp. Người dùng đặt console ở nơi thuận tiện, còn máy tính có thể nằm tại khu vực được bảo vệ khỏi bụi, bẩn và tác động môi trường.

Hai màn hình và hai tuyến cáp

Cáp Cat 5e thứ nhất truyền loa, bàn phím, chuột, DDC và một đường DVI. Bổ sung cáp thứ hai để truyền RS-232, microphone và đường DVI còn lại. Dual View cần máy nguồn có hai đầu ra video; độ phân giải được chọn theo chiều dài cáp, với 1920 × 1200 ở 30 m hoặc 1024 × 768 ở 60 m.

Đánh thức máy và điều khiển serial

PC Wakeup được kích hoạt bằng nút bấm tại console Remote hoặc phím nóng theo hướng dẫn ATEN, giúp giảm việc phải quay lại vị trí máy tính. Đường RS-232 hỗ trợ terminal và các thiết bị như màn hình cảm ứng, máy quét mã vạch với baud rate tới 9600 bps. Âm thanh hỗ trợ loa stereo và microphone.

Điều chỉnh video và ghép thiết bị

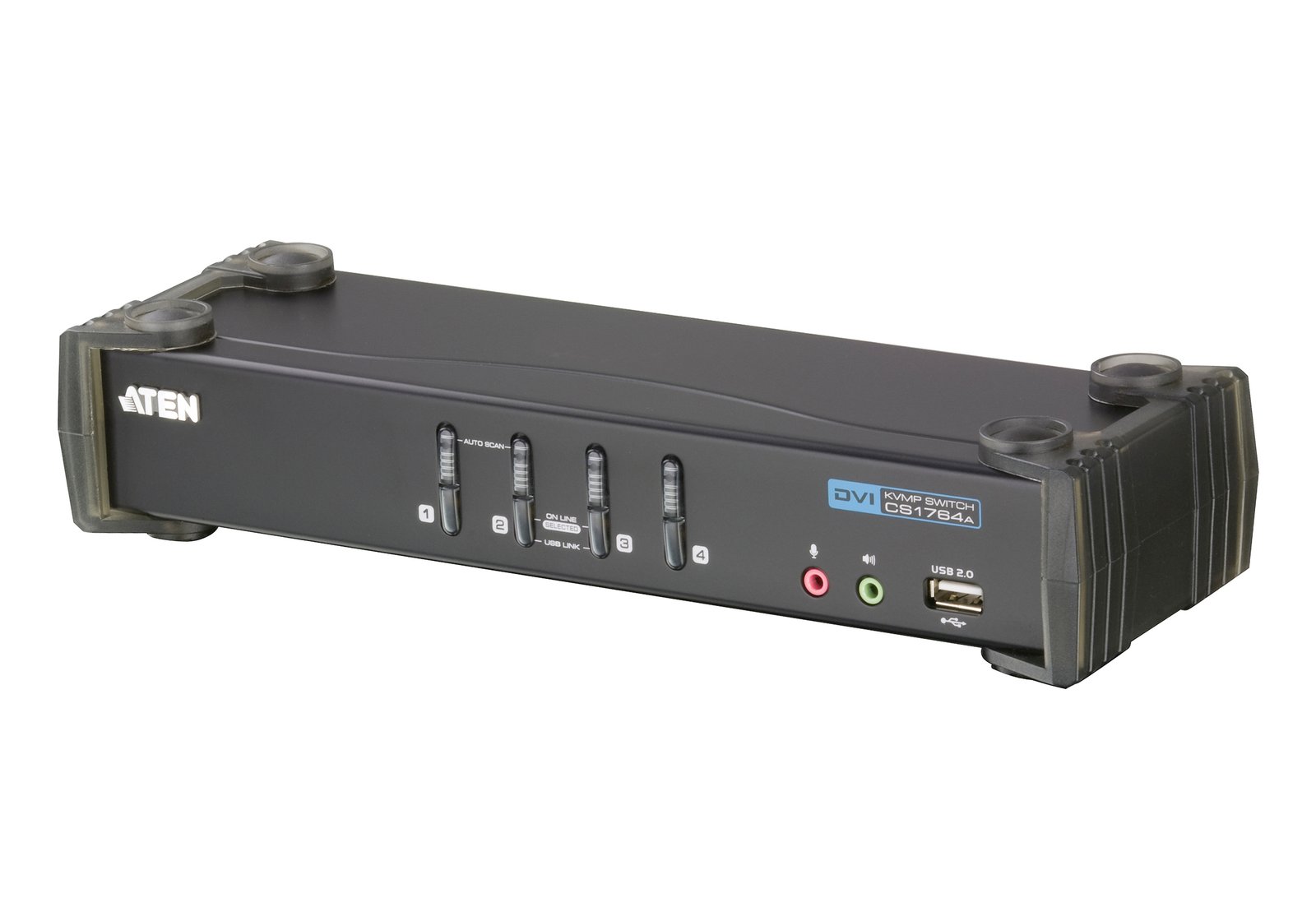

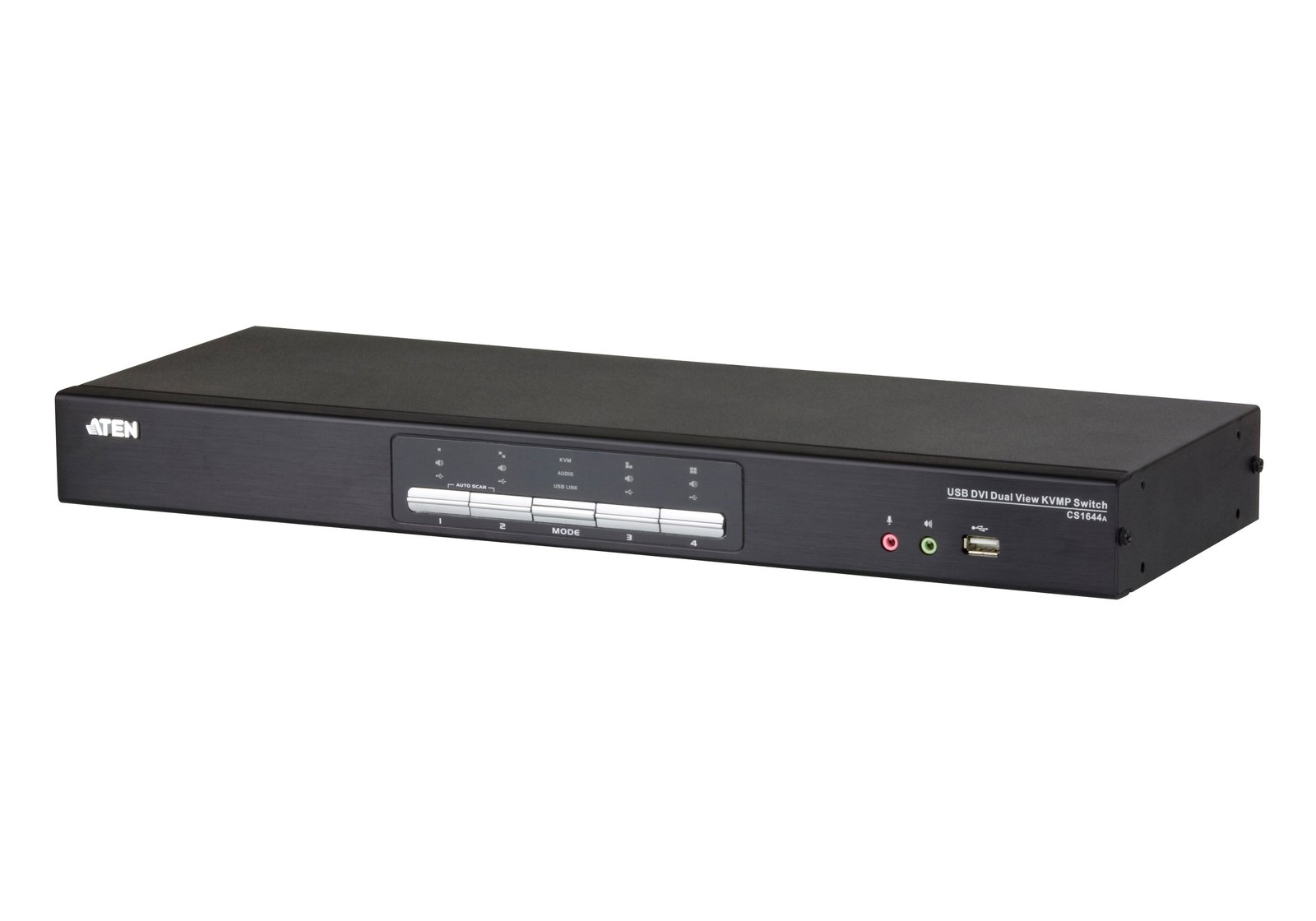

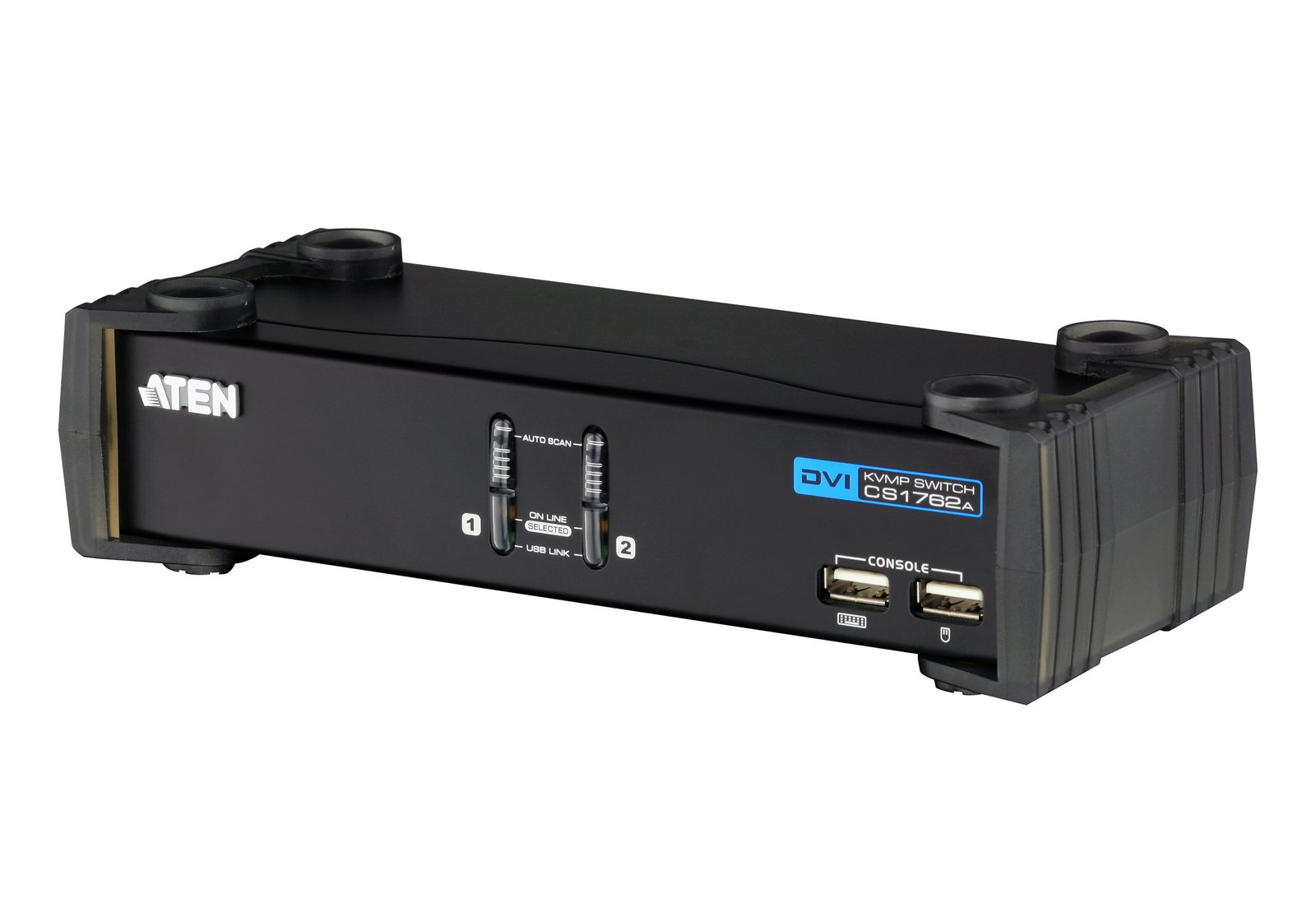

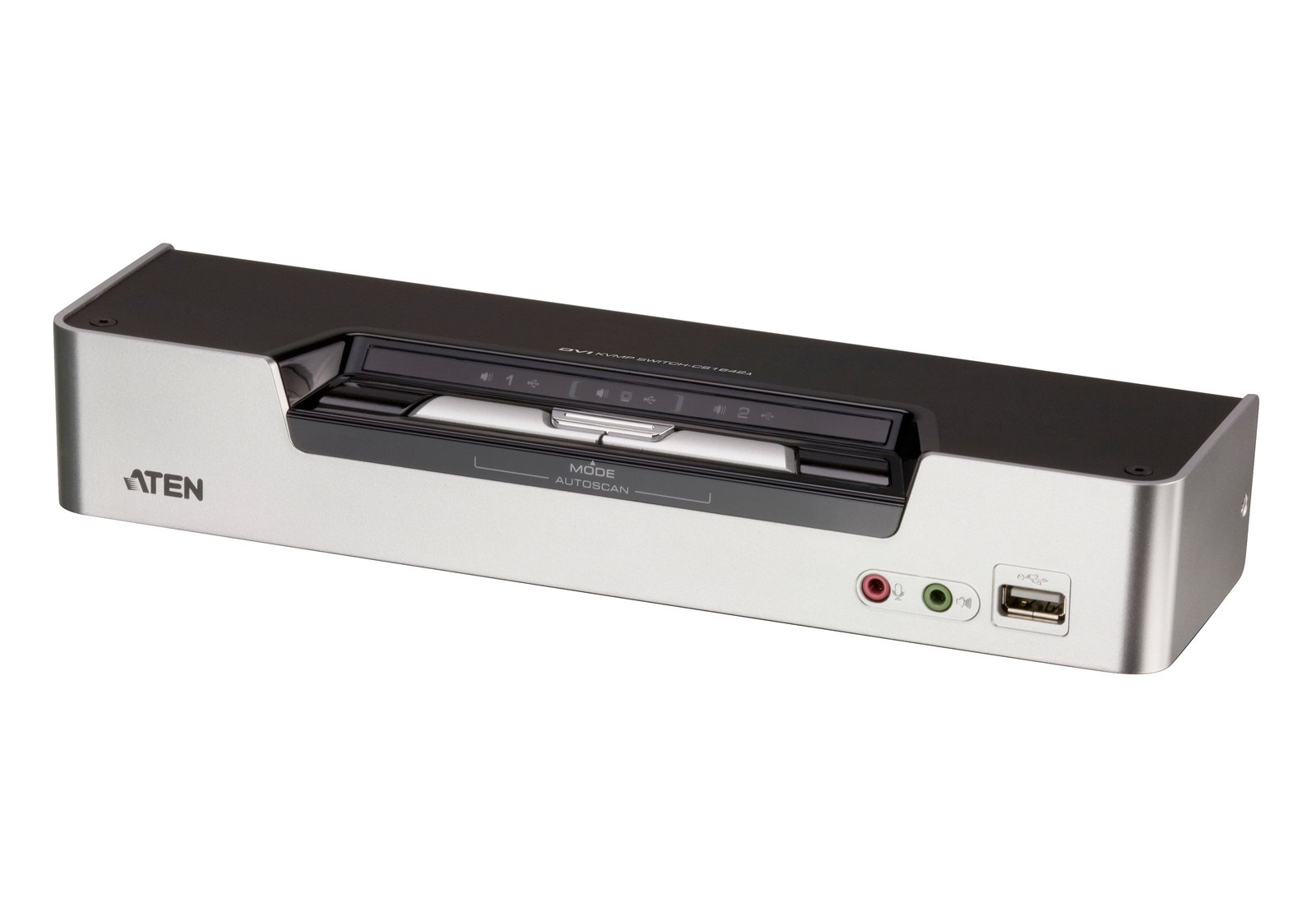

Real DDC bypass và EDID mặc định ATEN cung cấp các lựa chọn cấu hình qua phím nóng. Bộ chỉnh bù video thủ công giúp điều chỉnh hình ảnh theo khoảng cách. ATEN nêu khả năng ghép với các KVM Dual View CS1642A, CS1644A, CS1762A và CS1764A. Bảo vệ ESD cùng surge 2 kV hỗ trợ kết nối trong môi trường triển khai.

Điểm nổi bật

Tính năng

Mở rộng KVM DVI USB Dual View tới 60 m bằng hai cáp Cat 5e.
Cáp thứ nhất truyền loa, bàn phím, chuột, DDC và một đường DVI.
Cáp thứ hai truyền RS-232, microphone và đường DVI thứ hai.
Hỗ trợ máy nguồn có hai đầu ra video cho Dual View.
Âm thanh loa stereo và microphone.
Real DDC bypass và ATEN default EDID; cấu hình qua phím nóng.
PC Wakeup bằng nút bấm hoặc phím nóng.
RS-232 tới 9600 bps cho terminal hoặc thiết bị serial.
ATEN xác nhận tương thích CS1642A, CS1644A, CS1762A, CS1764A.
1920 × 1200 @ 60 Hz ở 30 m; 1024 × 768 @ 60 Hz ở 60 m.
Điều chỉnh bù video thủ công theo khoảng cách.
Bảo vệ ESD: tiếp xúc 8 kV; không khí 15 kV.
Bảo vệ surge 2 kV.

Dữ liệu kỹ thuật

Thông số kỹ thuật

Thành phần bộ sản phẩm	CE604L (Local) và CE604R (Remote)
Danh mục ATEN	KVM → KVM Extenders → Cat5 / Cat6
Độ phân giải / khoảng cách	1920 × 1200 @ 60 Hz ở 30 m; 1024 × 768 @ 60 Hz ở 60 m.
Cổng KVM Local	2 × DVI-D female; 1 × USB Type-B female; 2 × jack mini stereo
Console Remote	2 × DVI-D female; 2 × USB Type-A female; 2 × jack mini stereo
RS-232	Local: DB-9 female; Remote: DB-9 male; baud rate tới 9600 bps
Liên kết Main/Sub	Mỗi đầu 2 × RJ-45
Điều khiển	Remote: 2 công tắc Picture Compensation 8 vị trí và 1 nút Wakeup; Local: công tắc Firmware Upgrade
Nguồn	DC 5,3 V; mỗi đầu 1 × jack DC
Công suất điển hình	Local: 2,88 W; Remote: 2,35 W (không có tải ngoài)
Vỏ	Kim loại
Khối lượng	Local: 0,49 kg; Remote: 0,49 kg
Kích thước (D × R × C)	Local: 20,20 × 8,53 × 2,50 cm; Remote: 20,20 × 8,67 × 2,50 cm
Nhiệt độ hoạt động	0–50 °C
Nhiệt độ lưu trữ	-20–60 °C
Độ ẩm	0–80% RH, không ngưng tụ
