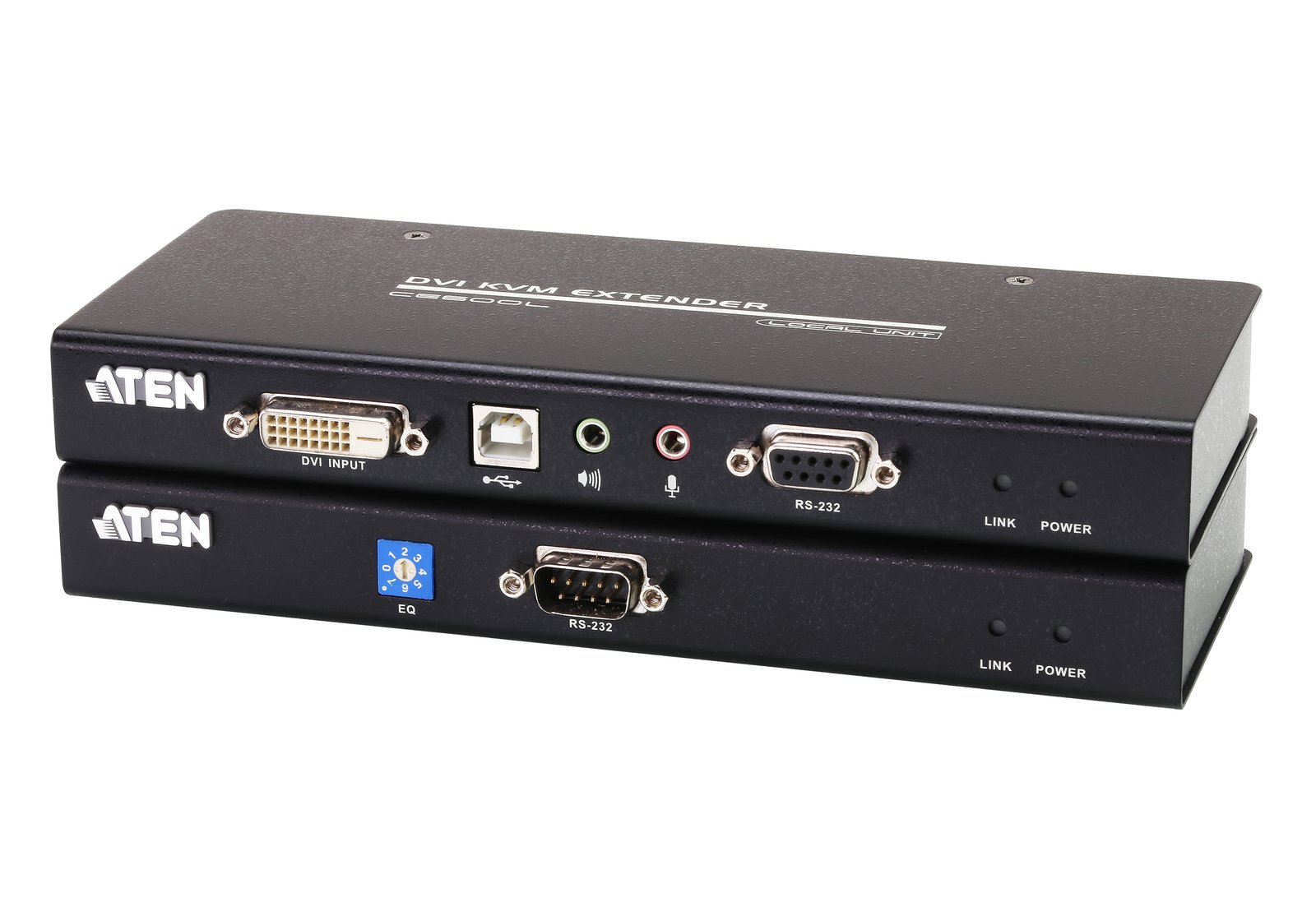

ATEN CE600 – Bộ mở rộng KVM DVI USB Cat 5

ATEN CE600 mở rộng KVM DVI USB tới 60 m; cáp thứ hai dành cho HDCP, RS-232 và microphone.

Mở rộng KVM DVI USB tới 60 m qua Cat 5e.
Truyền A/V trên một cáp Cat 5e.
Cáp Cat 5e thứ hai dành cho HDCP, RS-232 và microphone.
1920 × 1200 @ 60 Hz ở 30 m; 1024 × 768 @ 60 Hz ở 60 m.

Mã sản phẩmCE600

Thương hiệuATEN

Bảo hành24 tháng

Gửi yêu cầu qua email Điền biểu mẫu tư vấn

Cần hỗ trợ chọn thiết bị? Chọn khu vực qua nút Gọi tư vấn hoặc email sales@atenvn.com.

Tìm hiểu sản phẩm

Tổng quan

ATEN CE600 là bộ mở rộng KVM DVI USB có chức năng RS-232, cho phép sử dụng màn hình, bàn phím và chuột USB tại console từ xa. Bộ CE600L và CE600R đưa máy tính tới vị trí riêng cách console tối đa 60 m, phù hợp nơi bàn vận hành cần dễ tiếp cận nhưng máy nguồn cần được bảo vệ khỏi bụi bẩn sàn nhà máy hoặc tác động môi trường tại công trường.

Phân chia tín hiệu giữa hai cáp

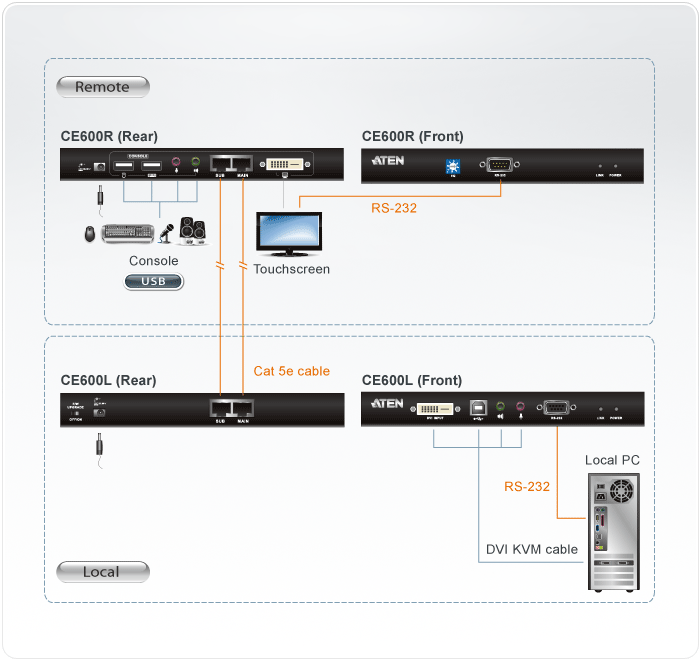

Tín hiệu DVI Single Link và các tín hiệu A/V của hệ thống có thể truyền trên một cáp Cat 5e. Cáp thứ hai dành cho HDCP, RS-232 và microphone; cần bổ sung tuyến này khi dùng các chức năng tương ứng. ATEN khuyến nghị cáp chống nhiễu như 2L-2910 cho môi trường cần bảo vệ cao trước nhiễu điện từ EMI.

Video và thiết bị tại console

Độ phân giải được hỗ trợ tới 1920 × 1200 ở 30 m hoặc 1024 × 768 ở 60 m. Bộ chỉnh EQ trên Remote cho phép bù tín hiệu thủ công theo khoảng cách. Hai cổng USB dành cho bàn phím và chuột, còn loa stereo và microphone phục vụ âm thanh tại nơi vận hành. RS-232 hỗ trợ terminal hoặc thiết bị serial với baud rate tới 115200 bps.

Cài đặt và bảo trì

CE600 hỗ trợ màn hình widescreen, hot-plug, lắp rack và nâng cấp firmware. Cài đặt thực hiện bằng kết nối cáp mà không cần phần mềm. Bảo vệ ESD được tích hợp; khi bố trí hệ thống cần xét đồng thời khoảng cách, độ phân giải và các tín hiệu yêu cầu cáp thứ hai, thay vì mặc định mọi chức năng đều đi trên một cáp.

Điểm nổi bật

Tính năng

Mở rộng KVM DVI USB tới 60 m qua Cat 5e.
Truyền A/V trên một cáp Cat 5e.
Cáp Cat 5e thứ hai dành cho HDCP, RS-232 và microphone.
1920 × 1200 @ 60 Hz ở 30 m; 1024 × 768 @ 60 Hz ở 60 m.
Điều chỉnh bù video thủ công theo khoảng cách.
RS-232 tới 115200 bps cho terminal hoặc thiết bị serial.
Hỗ trợ loa stereo và microphone.
Bảo vệ ESD: tiếp xúc 8 kV; không khí 15 kV.
Hỗ trợ màn hình widescreen.
Hot-plug; hỗ trợ lắp rack.
Không cần cài phần mềm; hỗ trợ nâng cấp firmware.

Dữ liệu kỹ thuật

Thông số kỹ thuật

Thành phần bộ sản phẩm	CE600L (Local) và CE600R (Remote)
Danh mục ATEN	KVM → KVM Extenders → Cat5 / Cat6
Độ phân giải / khoảng cách	1920 × 1200 @ 60 Hz ở 30 m; 1024 × 768 @ 60 Hz ở 60 m.

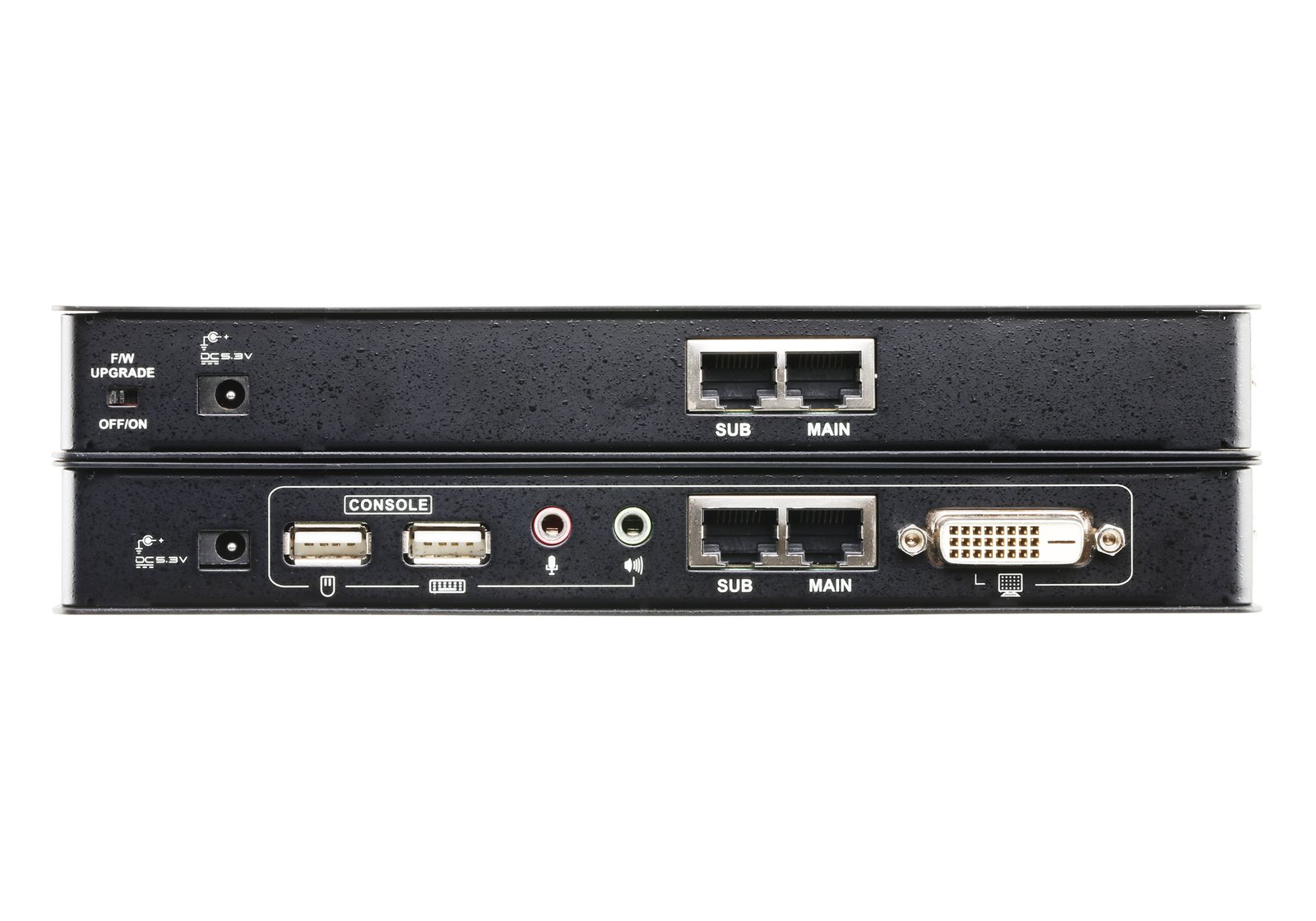

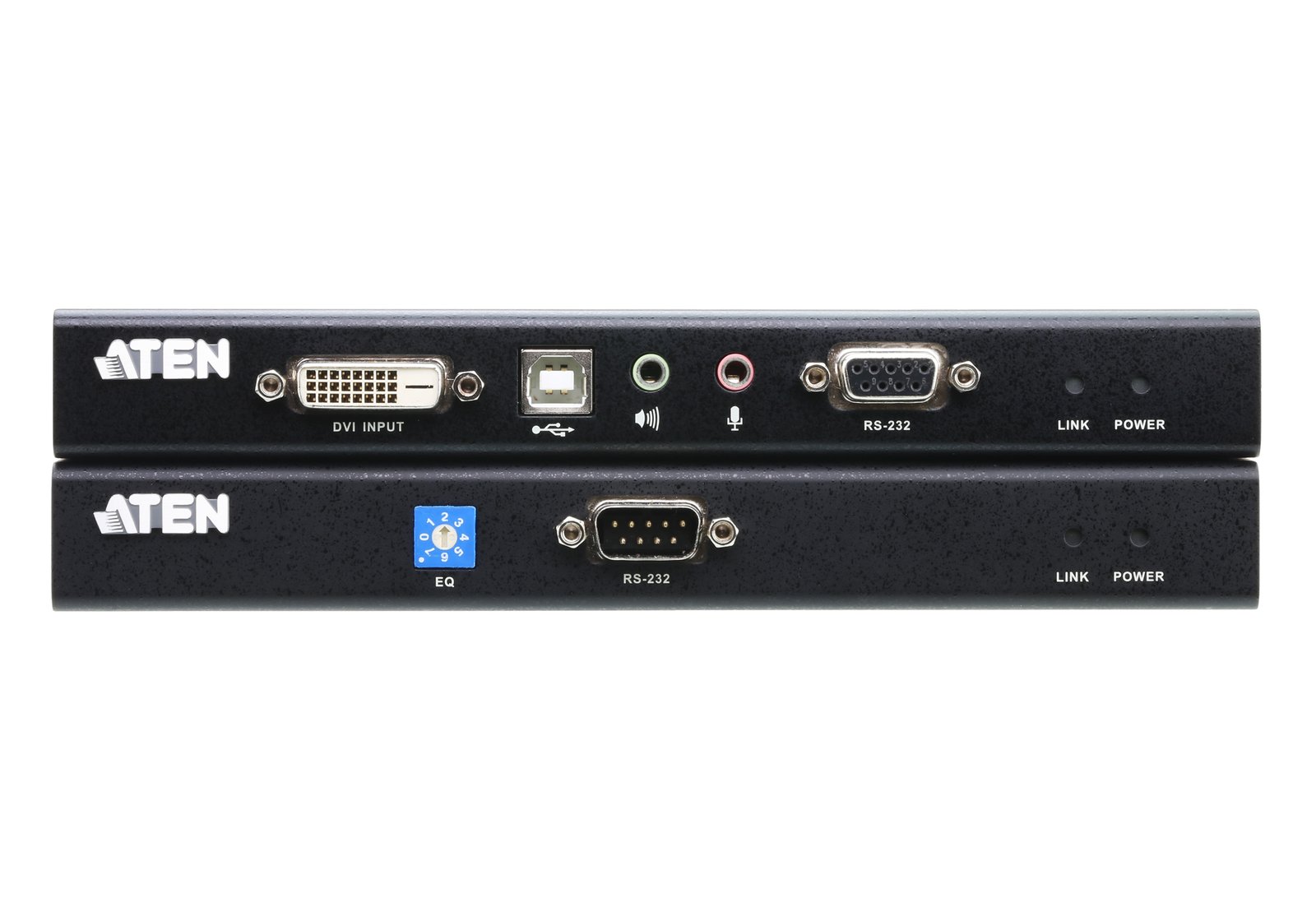

Cổng KVM Local	1 × DVI-D female; 1 × USB Type-B female; 2 × jack mini stereo
Console Remote	1 × DVI-D female; 2 × USB Type-A female; 2 × jack mini stereo
RS-232	Local: DB-9 female; Remote: DB-9 male; baud rate tới 115200 bps
Liên kết Main/Sub	Mỗi đầu 2 × RJ-45
Điều khiển	Remote: EQ Switch 8 vị trí; Local: công tắc Firmware Upgrade
Nguồn	DC 5,3 V; mỗi đầu 1 × jack DC
Công suất điển hình	Local: 1,92 W; Remote: 1,69 W (không có tải ngoài)
Vỏ	Kim loại
Khối lượng	Local: 0,48 kg; Remote: 0,48 kg
Kích thước (D × R × C)	Local: 20,20 × 8,54 × 2,50 cm; Remote: 20,20 × 8,50 × 2,50 cm
Nhiệt độ hoạt động	0–50 °C
Nhiệt độ lưu trữ	-20–60 °C
Độ ẩm	0–80% RH, không ngưng tụ
