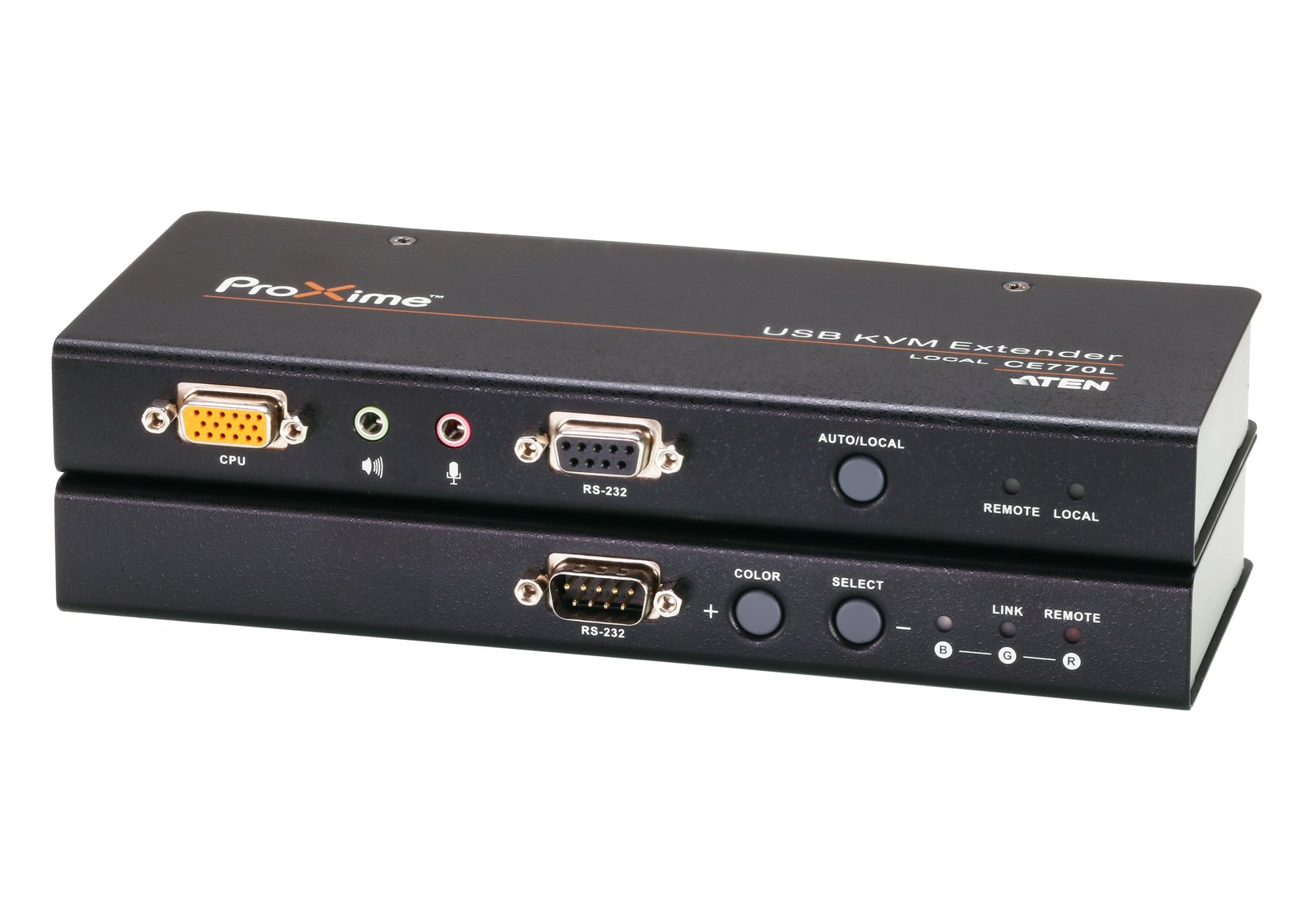

ATEN CE770 – Bộ mở rộng KVM VGA USB Cat 5 với Deskew

ATEN CE770 mở rộng KVM VGA USB tới 300 m, có Deskew, bù tín hiệu tự động, âm thanh, RS-232 và hai console.

Mở rộng KVM VGA USB tới 300 m qua Cat 5e.
Console USB/VGA tại cả Local và Remote.
Deskew đồng bộ độ trễ tín hiệu RGB; hỗ trợ tinh chỉnh R/G/B thủ công.
ASIC tích hợp; Auto Signal Compensation (ASC).

Mã sản phẩmCE770

Thương hiệuATEN

Bảo hành24 tháng

Gửi yêu cầu qua email Điền biểu mẫu tư vấn

Cần hỗ trợ chọn thiết bị? Chọn khu vực qua nút Gọi tư vấn hoặc email sales@atenvn.com.

Tìm hiểu sản phẩm

Tổng quan

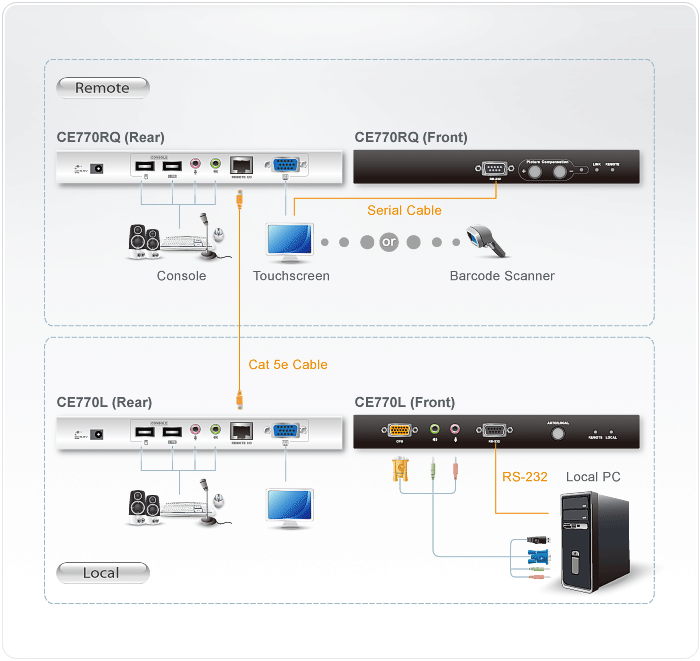

CE770-USB-KVM-Extenders-dg-org

ATEN CE770 là bộ mở rộng KVM VGA USB có Deskew, bù tín hiệu tự động và đường serial RS-232, cho phép vận hành máy tính từ console ở xa tới 300 m. ATEN hiện liệt kê bộ sản phẩm gồm CE770L tại máy nguồn và CE770RQ tại console Remote. Hệ thống hỗ trợ console USB/VGA ở cả hai đầu, giúp người dùng bố trí máy tính và vị trí thao tác cách xa nhau.

Đồng bộ RGB trên khoảng cách dài

Deskew và chức năng đồng bộ tuyến truyền sửa lỗi lệch pha màu, thời gian tới giữa các tín hiệu RGB. Người dùng có thể tinh chỉnh R/G/B thủ công để điều chỉnh hình ảnh theo tuyến cáp; Auto Signal Compensation hỗ trợ bù tín hiệu tự động. Hệ thống hỗ trợ 1920 × 1200 ở 150 m hoặc 1280 × 1024 ở 300 m.

Hai console, âm thanh và serial

Nút trên Local chọn Local hoặc Auto Mode để tổ chức quyền vận hành từ hai console. RS-232 kết nối terminal hoặc thiết bị serial như màn hình cảm ứng và máy quét mã vạch. Loa stereo và microphone được hỗ trợ; ATEN công bố âm thanh không giảm chất lượng ở khoảng cách 300 m. ASIC và cơ chế ngăn quá dòng USB hỗ trợ vận hành hệ thống.

Điều kiện bàn phím và màn hình

Bàn phím PC có tổ hợp phím giả lập Sun/Mac, còn bàn phím Sun/Mac chỉ làm việc với máy tương ứng. DDC và dữ liệu EDID widescreen được cung cấp từ đầu ra video Local; cần gắn màn hình Local hoặc dùng bộ giả lập EDID ATEN phù hợp khi triển khai widescreen. CE770 hỗ trợ hot-plug, lắp rack, không cần phần mềm và có bảo vệ ESD, surge 2 kV.

Điểm nổi bật

Tính năng

Mở rộng KVM VGA USB tới 300 m qua Cat 5e.
Console USB/VGA tại cả Local và Remote.
Deskew đồng bộ độ trễ tín hiệu RGB; hỗ trợ tinh chỉnh R/G/B thủ công.
ASIC tích hợp; Auto Signal Compensation (ASC).
RS-232 cho terminal hoặc thiết bị serial.
Hỗ trợ loa stereo và microphone; ATEN công bố âm thanh không giảm chất lượng ở 300 m.
Phát hiện và ngăn quá dòng USB.
Nút trên Local chọn Local / Auto Mode.
1920 × 1200 @ 60 Hz ở 150 m; 1280 × 1024 @ 60 Hz ở 300 m.
Hỗ trợ VGA, SVGA, SXGA, UXGA, WUXGA và multisync; DDC, DDC2, DDC2B tại Local.
Hỗ trợ widescreen; EDID được lấy từ đầu ra video Local.
Hỗ trợ và giả lập bàn phím Sun/Mac theo điều kiện ATEN.
Bảo vệ ESD: tiếp xúc 8 kV; không khí 15 kV.
Bảo vệ surge 2 kV.
Hot-plug; lắp rack; không cần phần mềm.

Dữ liệu kỹ thuật

Thông số kỹ thuật

Thành phần bộ sản phẩm	CE770L (Local) và CE770RQ (Remote)
Danh mục ATEN	KVM → KVM Extenders → Cat5 / Cat6
Độ phân giải / khoảng cách	1920 × 1200 @ 60 Hz ở 150 m; 1280 × 1024 @ 60 Hz ở 300 m; DDC, DDC2, DDC2B.

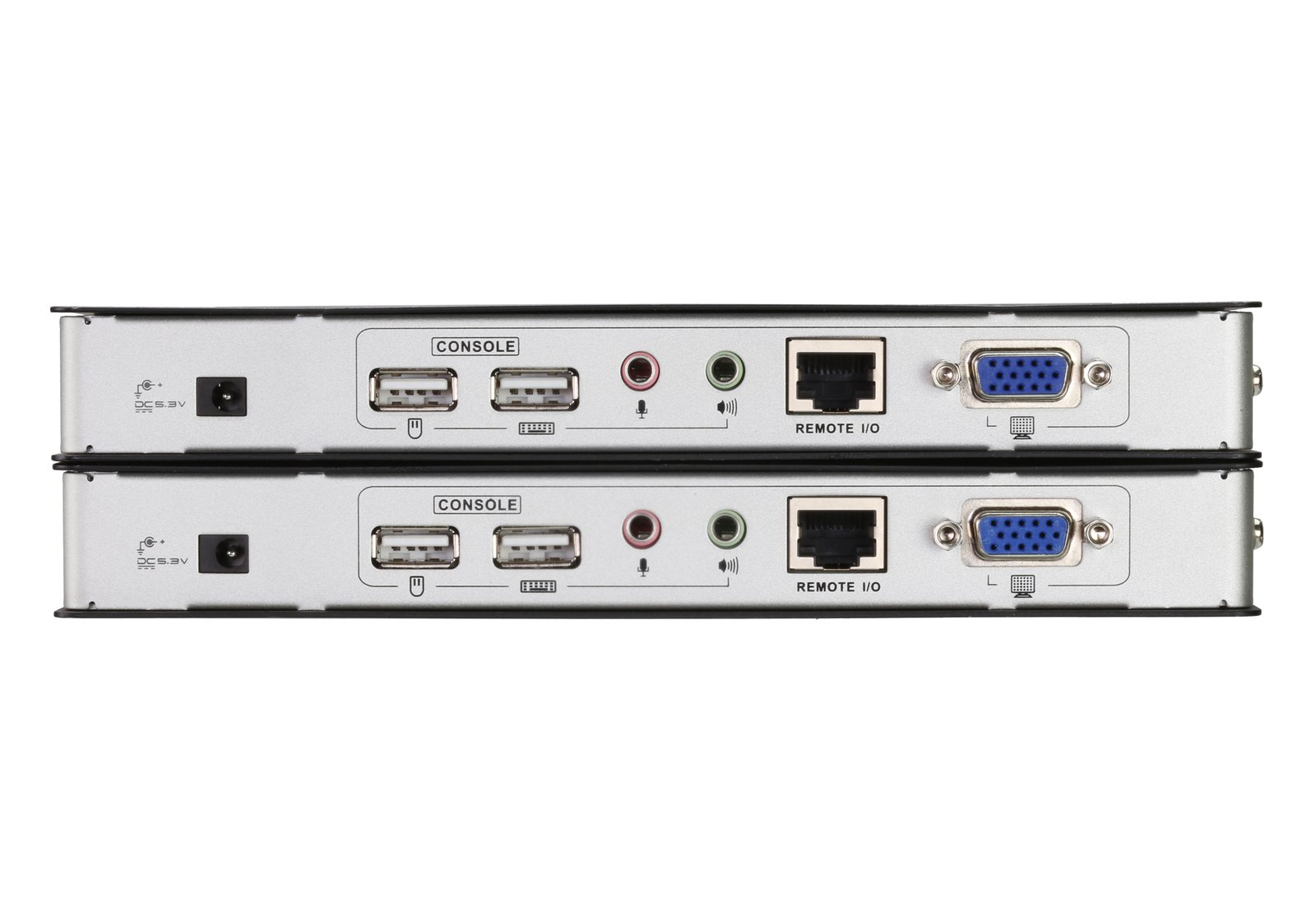

Console mỗi đầu	1 × HDB-15 female; 2 × USB Type-A female; 2 × jack mini stereo
Cổng KVM Local	1 × SPHD-17 female; 2 × jack mini stereo
RS-232	Local: DB-9 female; Remote: DB-9 male
Liên kết giữa hai đầu	Mỗi đầu 1 × RJ-45

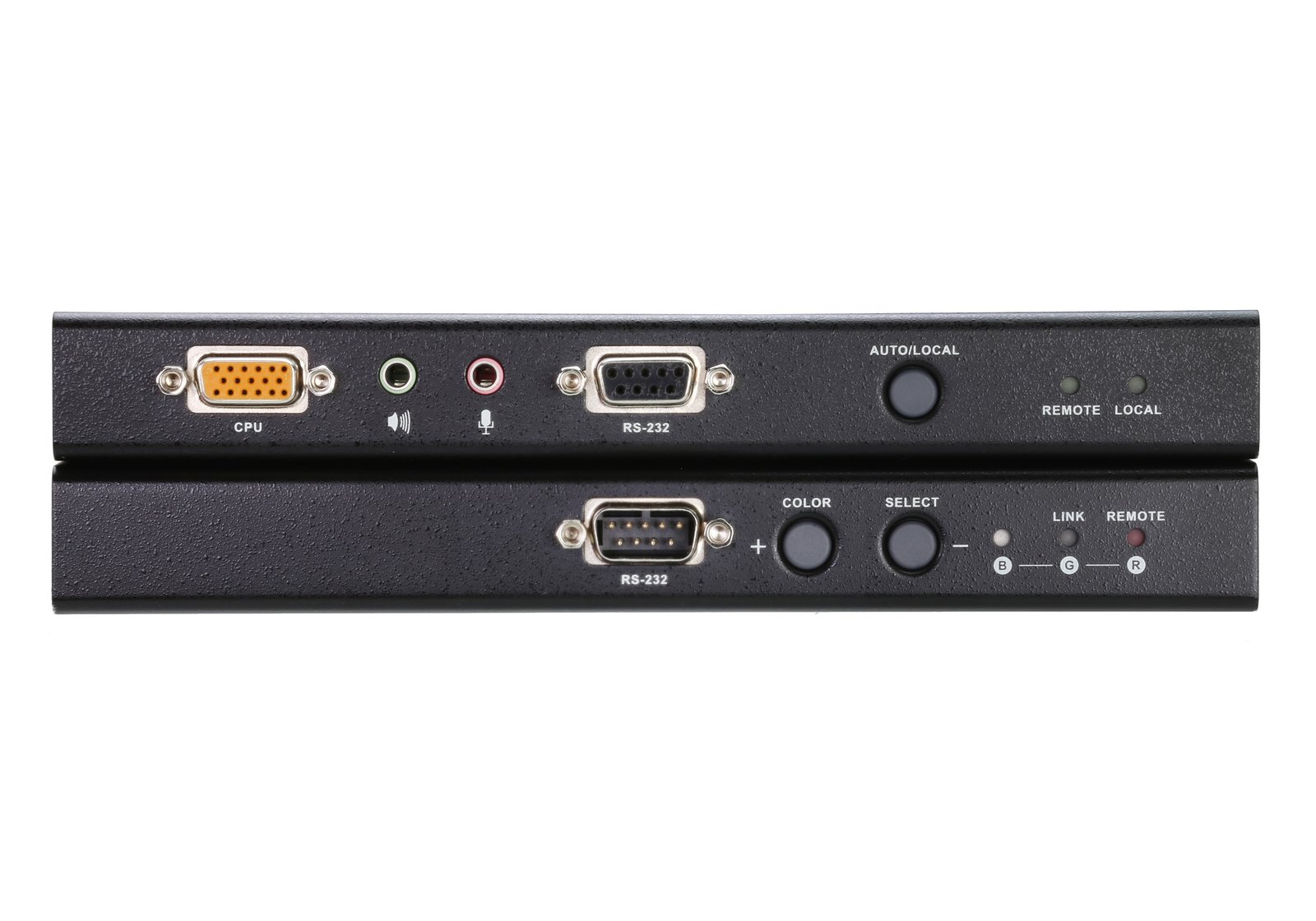

Nút bấm	Local: chọn chế độ; Remote CE770RQ: Color và Select
Nguồn	DC 5,3 V; mỗi đầu 1 × jack DC
Công suất điển hình	Local: 2,74 W; Remote: 4,54 W (không có tải ngoài)
Vỏ	Kim loại
Khối lượng	Local: 0,49 kg; Remote: 0,49 kg
Kích thước (D × R × C)	Local: 20,20 × 8,64 × 2,50 cm; Remote: 20,20 × 8,64 × 2,50 cm
Nhiệt độ hoạt động	0–50 °C
Nhiệt độ lưu trữ	-20–60 °C
Độ ẩm	0–80% RH, không ngưng tụ
